ROOFLINE II é a segunda geração de estruturas para telhados da Acerta Solar. O trilho foi redesenhado, a nova geometria do perfil combinada com liga de alumínio estrutural resultaram em maior resistência com mais leveza, garantindo um produto mais barato e seguro ao mesmo tempo. Além disso, são compatíveis com suportes e acessórios de outros fornecedores, atendendo à pedidos dos nossos parceiros. A gama de produtos cresceu com a linha ROOFLINE II, que agora possui suportes para novos tipos de telhados, como calhetão, protendido e shingle. Os cálculos estruturais e as simulações de esforços foram realizados pelo time de Engenharia da Acerta seguindo todas as Normas Técnicas vigentes, garantindo uma estrutura fácil de instalar e confiável.
. Estruturas compatíveis com módulos de espessura 30 e 35mm e largura até 1135mm.
. Projetada para resistir a ventos de 162Km/h ou 45m/s (NBR 6123).
. Se você precisa de mesas com outras quantidades de módulos ou se forem maiores que as medidas especificadas acima, chame nossos consultores clicando aqui.
. Se o local de instalação for de isopleta 50m/s, inclua 2 suportes avulsos por mesa no seu pedido.
. Se não souber a velocidade máxima de vento no local de instalação, verifique no mapa ou chame nossos consultores clicando aqui.
. Perfis (trilhos) com 1,2m de comprimento.
CERÂMICO – instalação em telhas francesa, colonial, portuguesa, romana, paulista
Gancho Z em aço-carbono garante resistência com menor espessura, mantém as telhas mais próximas evitando vazamentos de água. Pode ser instalada nas partes alta ou baixa da telha.
Datasheet do suporte | Manual de Instalação
FIBROCIMENTO – instalação em telhas onduladas (Eternit, Brasilit, amianto, PVC, ecológica)
. Haste M10 de 200mm de comprimento em AÇO-CARBONO COM REVESTIMENTO GEOMET
. Haste M10 de 200mm de comprimento em INOX
Fixação em caibro de madeira e metálico.
Datasheet do suporte | Manual de Instalação
METÁLICO (MINITRILHO) – instalação em telhas trapezoidais
. Minitrilho de 40cm BAIXO (2,5cm de altura, melhor custo/benefício)
. Minitrilho de 40cm ALTO (7,5cm de altura, para fixação de microinversores e favorecer a ventilação dos módulos)
Acompanha vedação EPDM autocolante e parafusos brocantes.
Datasheet do suporte (minitrilho baixo) | Manual de Instalação
Datasheet do suporte (minitrilho alto) | Manual de Instalação
METÁLICO/SHINGLE (SUPORTE L) – instalação em telhas trapezoidais e shingle
Suportes em L de alumínio, acompanha vedação EPDM autocolante e parafusos brocantes para fixação na telha metálica. Na telha shingle, o Suporte L é fixado no caibro do telhado.
Datasheet do suporte | Manual de Instalação
CALHETÃO – instalação em telhas calhetão, kalheta, W, cimentícia (telhas autoportantes)
Suportes de alumínio, acompanha rebites estruturais para fixação na lateral da telha.
Datasheet do suporte | Manual de Instalação
PROTENDIDO – instalação em telhas protendida, W, concreto, pré-fabricada (telhas autoportantes, feitas de concreto protendido)
Suportes M10 galvanizados à fogo.
Datasheet do suporte | Manual de Instalação
ZIPADO – instalação em telha zipada
Suportes 150mm galvanizados à fogo, utilizados como minitrilhos, sem necessidade de perfis (trilhos).
Datasheet do suporte | Manual de Instalação
LAJE
Chame nossos consultores clicando aqui.
DEMAIS ACESSÓRIOS QUE COMPÕEM AS ESTRUTURAS
Datasheet grampo intermediário
Datasheet grampo final ajustável

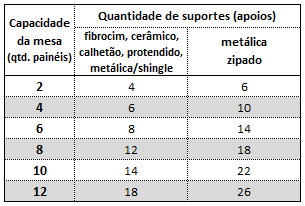

- QUANTIDADE DE SUPORTES POR MESA
- DISTÂNCIAS MÁXIMAS ENTRE APOIOS E BALANÇOS MÁXIMOS
